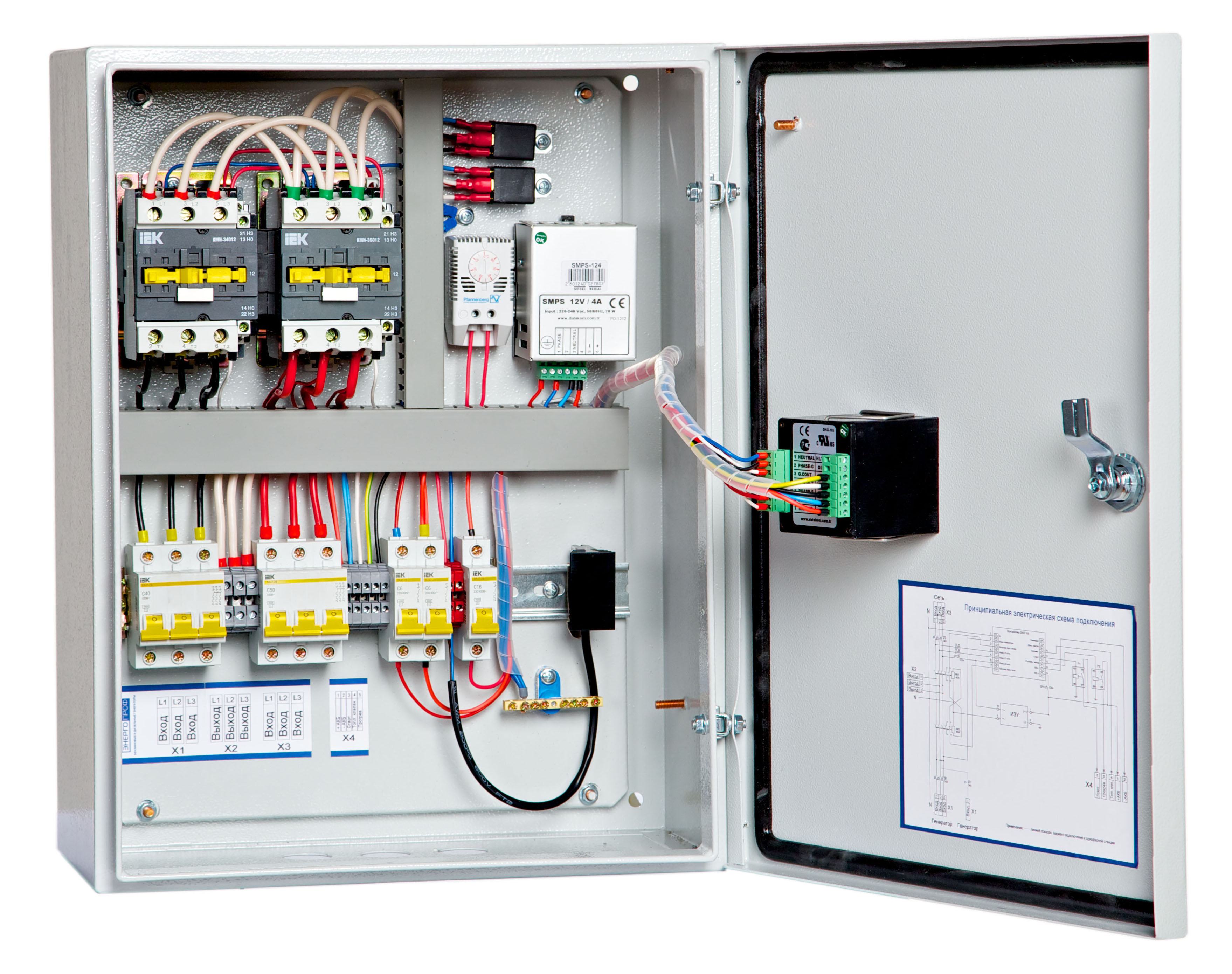

Автоматический ввод резерва (далее АВР) - система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. Очевидно, что его использование предполагает наличие, как минимум двух питающих вводов - основного и резервного.

Назначение АВР - повышение надежности электроснабжения потребителей. Обязательное и рекомендуемое использование этой системы для электроприемников определенных категорий определено в ПУЭ.

Предложенный здесь способ реализации АВР отличается достаточной надежностью и небольшой стоимостью реализации. Эта схема АВР подойдет для организации автоматического включения и выключения резервных питающих вводов дачных домов, частных коттеджей, для электроснабжения которых предусмотрены альтернативные источники электроэнергии - например, бензиновые или дизельные генераторы.

Схема АВР

Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока (величина ) которых должна превышать токи нагрузки.

Схема АВР

Питающее напряжение основного и резервного вводов на этой схеме 380 В, однако рабочее напряжение катушек обоих пускателей 220 В, поэтому, она подойдет и для организации АВР при однофазном питании потребителей.

Как работает схема? В штатном режиме, когда на основном питающем вводе присутствует питающее напряжение линии, катушка магнитного пускателя КМ1 оказывается включенной на рабочее напряжение 220 В (L3 - N), силовые контакты этого пускателя замыкаются и нагрузка, таким образом подключается от основного ввода.

Теперь представим ситуацию когда на основном вводе напряжение пропало. Возврат в исходное (выключенное) состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. Отключение резервного источника питания (напр. генератора) по аналогии обесточит катушку пускателя КМ2, отброс его силовых контактов и (при  появлении напряжения на основном вводе) автоматическое включение КМ1 с переходом питания от линии.

Схема АВР с реле контроля напряжения

Серьезным недостатком приведенной выше схемы является отсутствие приоритетности питания. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную - отключением питания автоматическим выключателем АВ2 или остановкой генератора.

Схема АВР с реле контроля фаз

Для задания приоритета по питанию в схему может быть включено реле контроля напряжения КSV, которое при появлении напряжения на линии размыкает цепь питания катушки КМ2, его отключение и сработку КМ1 - переключение на основной источник питания.
