Схема защиты от КЗ и перегрузки на реле Пт, 13.01.2017, 11:30 | Сообщение # 1         Ordos2652
аватар

  Постов: 80  Offline U

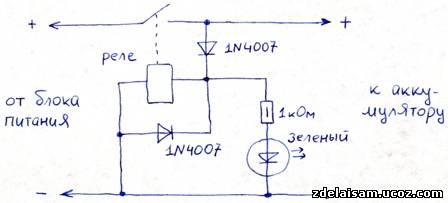

Всем привет! Имеется вот такая схема защиты от козы. Работает она по такому принципу. При коротком замыкании, срабатывает реле и размыкает цепь. Всё в принципе здесь ясно.
По случайности, мне в руки попала реле ТКЕ52ПД1
Помогите разобраться пожалуйста, как включить это реле в схему, ни когда еще не имел дел реле. По какому принципу работают понимаю, а когда дело касается его подключения начинаю тупить)
Какие контакты от реле куда подключать?


Файлы: Регистрация для просмотра

Пт, 13.01.2017, 12:50 | Сообщение # 2         Ordos2652
аватар

  Постов: 80  Offline U

Так, разобрался не без помощи автора схемы)
Вот так выглядит подключение данного реле:

Файлы: Регистрация для просмотра

Отредактировал Ordos2652 - Пт, 13.01.2017, 12:50

Пт, 13.01.2017, 13:01 | Сообщение # 3         redish
аватар

  Постов: 3810  Offline Друзья

Ordos2652, обмотка этого реле на напругу 24-30 вольт. Если схема будет от 24,то порядок, а от 12 может и маловато быть...

Файлы: Регистрация для просмотра

Отредактировал redish - Пт, 13.01.2017, 13:03

Пт, 13.01.2017, 16:02 | Сообщение # 4         Ordos2652
аватар

  Постов: 80  Offline U

Цитата redish ()

обмотка этого реле на напругу 24-30 вольт


Да, у меня как раз 27-29 вольт выходит с выпрямителя. Единственное схемку придётся видимо пересчитывать под это напряжение...

К стати мне это реле подарил один продавец на разборке электронной на рынке 30 декабря 2016) У него большая сумка была с газетными свертками обмотанными скотчем. При покупке у него чего-нибудь разрешал засунуть руку загребущую в сумку и достать 1 случайный подарок)

Добавлено (13.01.2017, 16:02)
---------------------------------------------
Собственно вопрос возник. Можно ли заменить кт805 на кт819?

Отредактировал Ordos2652 - Пт, 13.01.2017, 13:59

Пт, 13.01.2017, 16:06 | Сообщение # 5         Сергей-78
аватар

  Постов: 8061  Offline Модератор

Цитата Ordos2652 ()

. Можно ли заменить кт805 на кт819?


Можно, но только начиная с буквы Б и дальше. Пт, 13.01.2017, 16:31 | Сообщение # 6         Ordos2652
аватар

  Постов: 80  Offline U

Цитата Сергей-78 ()

начиная с буквы Б


У меня вообще 2Т819Г в металле. Кт315 думаю ещё чем заменить а то ехать в город из за 1 транзюка как-то обломно) Вроде бы с9014 говорят подходят.

Отредактировал Ordos2652 - Пт, 13.01.2017, 16:36

Пт, 13.01.2017, 16:48 | Сообщение # 7         redish
аватар

  Постов: 3810  Offline Друзья

Цитата Ordos2652 ()

Кт315 думаю ещё чем заменить

та любой импортный n-p-n с напругой К-Э от 30-вольт... Пт, 07.04.2017, 16:49 | Сообщение # 8         Ordos2652
аватар

  Постов: 80  Offline U

Цитата redish ()

n-p-n с напругой К-Э от 30-вольт...


Значит с9014 подойдёт =) Спасибо!

Добавлено (07.04.2017, 16:49)
---------------------------------------------
Ребят скажите, а где можно поискать моточные данные на пример вышеупомянутого реле? Гугл на помощь не приходит...

Пт, 07.04.2017, 18:02 | Сообщение # 9         fsem
аватар

  Постов: 171  Offline Друзья

Ordos2652, https://www.google.com.ua/search?....7j5qADA

Вс, 09.04.2017, 16:16 | Сообщение # 10         Ordos2652
аватар

  Постов: 80  Offline U

Цитата fsem ()

https://www.google.com.ua/search?....7j5qADA


Думаете в гугле я не искал? ТТХ есть везде а конкретно моточных данных нет. Какой диаметр провода сколько витков и пр. Нету и всё тут. Страница 1 из 2 1 2 » Кто есть кто на форуме радиолюбителей: Администратор Модераторы Друзья Пользователи Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема Блок питания защита от короткого замыкания на реле схема
