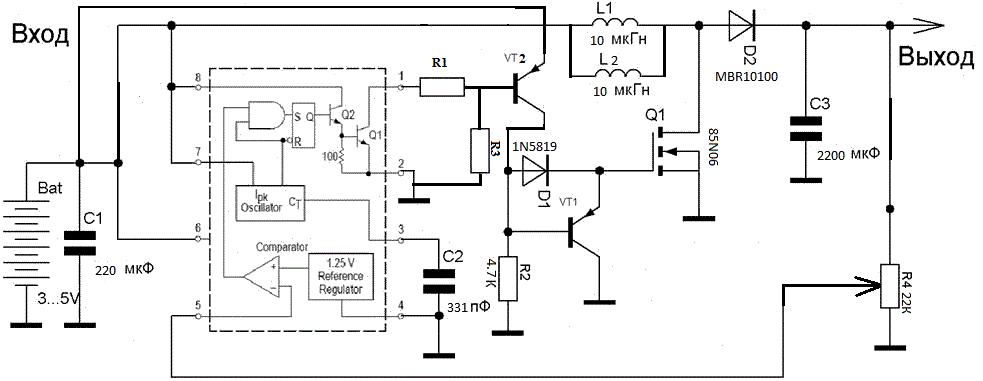

Данный преобразователь на MC34063 предназначен для увеличения (удваивания) напряжения, так например если на вход подать 6 вольт, то на выходе можно получить все 20 вольт. Ток на выходе составляет около 200мА, умощнить можно так же с помощью транзисторов (схемы в архиве). Выходное напряжение зависит от резистора R1, так как мне нужно было напряжение в 15 вольт, резистор я поставил на 20 кОм.



По данным ссылкам можно скачать схему и печатную плату проекта.
