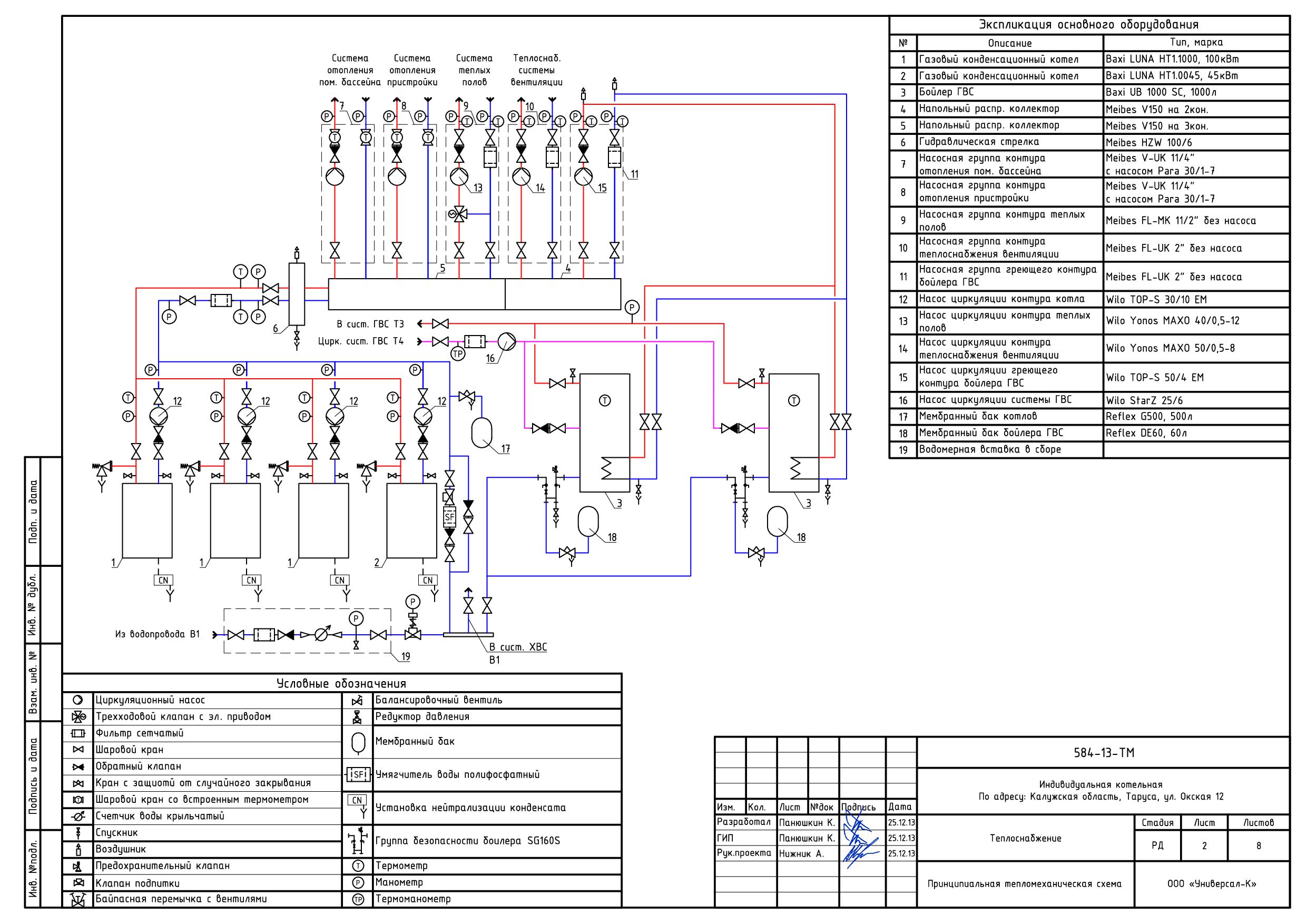

Схема функциональная автоматизации водогрейного котла

Схема функциональная автоматизации водогрейного котла

Схема функциональная автоматизации водогрейного котла


Схема функциональная автоматизации водогрейного котла
Схема функциональная автоматизации водогрейного котла

Для регулирования и оптимизации функционирования котловых агрегатов технические средства стали применяться еще на начальных этапах автоматизации промышленности и производства. Сегодняшний уровень развития этого направления позволяет значительно повысить рентабельность и надежность котельного оборудования, обеспечить безопасность и интеллектуализацию труда обслуживающего персонала.

Задачи и цели

Современные системы автоматизации котельных способны гарантировать безаварийную и эффективную эксплуатацию оборудования без непосредственного вмешательства оператора. Функции человека сводятся к онлайн-мониторингу работоспособности и параметров всего комплекса устройств. Автоматизация котельных решает следующие задачи:

  • Автоматический запуск и останов котлоагрегатов.
  • Регулирование мощности котлов (управление каскадом) согласно заданным первичным настройкам.
  • Управление подпитывающими насосами, осуществление контроля уровней теплоносителя в рабочем и потребительском контурах.
  • Аварийный останов и включение сигнализирующих устройств, в случае выхода рабочих значений системы за установленные пределы.Автоматизация котельных

Объект автоматизации

Котельное оборудование как объект регулирования является сложной динамической системой со множеством взаимосвязанных входных и выходных параметров. Автоматизация котельных осложняется тем, что в паровых агрегатах очень велики скорости протекания технологических процессов. К основным регулируемым величинам относят:

  • расход и давление теплоносителя (воды или пара);
  • разряжение в топке;
  • уровень в питательном резервуаре;
  • в последние годы повышенные экологические требования предъявляются к качеству приготавливаемой топливной смеси и, как следствие, к температуре и составу продуктов дымоудаления.

Уровни автоматизации

Степень автоматизации задается при проектировании котельной или при капитальном ремонте/замене оборудования. Может лежать в диапазоне от ручного регулирования по показаниям контрольно-измерительных приборов до полностью автоматического управления по погодозависимым алгоритмам. Уровень автоматизации в первую очередь определяется назначением, мощностью и функциональными особенностями эксплуатации оборудования.

Современная автоматизация работы котельной подразумевает комплексный подход - подсистемы контроля и регулирования отдельных технологических процессов объединяются в единую сеть с функционально-групповым управлением.Системы автоматизации котельных

Общая структура

Автоматизация котельных выстраивается по двухуровневой схеме управления. К нижнему (полевому) уровню относятся приборы локальной автоматики на базе программируемых микроконтроллеров, реализующие техническую защиту и блокировку, регулировку и изменение параметров, первичные преобразователи физических величин. Сюда же причисляют и оборудование, предназначенное для преобразования, кодирования и передачи информационных данных.

Верхний уровень может быть представлен в виде графического терминала встроенного в шкаф управления или автоматизированного рабочего места оператора на базе персонального компьютера. Здесь отображается вся информация, поступающая от микроконтроллеров нижнего уровня и датчиков системы, и производится ввод оперативных команд, регулировок и уставок. Кроме диспетчеризации процесса решаются задачи оптимизации режимов, диагностики технического состояния, анализа экономических показателей, архивирования и хранения данных. При необходимости информация передается в общую систему управления предприятием (MRP/ERP) или населенным пунктом.Автоматизация работы котельной

Автоматизация котельного оборудования

Современный рынок широко представлен как отдельными приборами и устройствами, так и комплектами автоматики отечественного и импортного производства для паровых и водогрейных котлов. К средствам автоматизации относят:

  • оборудование управления розжигом и наличия пламени, запускающее и контролирующее процесс горения топлива в топочной камере котлоагрегата;
  • специализированные сенсоры (тягонапоромеры, датчики температуры, давления, газоанализаторы и т. д.);
  • исполнительные устройства (электромагнитные клапаны, реле, сервоприводы, частотные преобразователи);
  • панели управления котлами и общекотельным оборудованием (пульты, сенсорные мнемосхемы);
  • шкафы коммутации, линии связи и энергообеспечения.

При выборе технических средств управления и контроля наиболее пристальное внимание следует уделить автоматике безопасности, исключающей возникновение нештатных и аварийных ситуаций.Автоматизация котельного оборудования

Подсистемы и функции

Любая схема автоматизации котельной включает в себя подсистемы контроля, регулирования и защиты. Регулирование осуществляется путем поддержания оптимального режима горения заданием разряжения в топке, расхода первичного воздуха и параметров теплоносителя (температуры, давления, расхода). Подсистема контроля выводит фактические данные о функционировании оборудования на человеко-машинный интерфейс. Приборы защиты гарантируют предотвращение аварийных ситуаций при нарушении нормальных условий эксплуатации, подачу светового, звукового сигнала или останов котлоагрегатов с фиксацией причины (на графическом табло, мнемосхеме, щите).Автоматизация котельных установок

Коммуникационные протоколы

Автоматизация котельных установок на базе микроконтроллеров сводит к минимуму использование в функциональной схеме релейных коммутаций и контрольных электролиний. Для связи верхнего и нижнего уровней АСУ, передачи информации между датчиками и контроллерами, для трансляции команд на исполнительные устройства используют промышленную сеть с определенным интерфейсом и протоколом передачи данных. Наибольшее распространение получили стандарты Modbus и Profibus. Они совместимы с основной массой оборудования, используемого для автоматизации объектов теплоснабжения. Отличаются высокими показателями достоверности передачи информации, простыми и понятными принципами функционирования.Автоматизация котельных

Энергосберегающие и социальные эффекты автоматизации

Автоматизация котельных полностью исключает возможность аварий с разрушением капитальных строений, гибелью обслуживающего персонала. АСУ способна круглосуточно обеспечить нормальное функционирование оборудования, свести к минимуму влияние человеческого фактора.

В свете непрерывного роста цен на топливные ресурсы не последнее значение имеет и энергосберегающий эффект автоматизации. Экономия природного газа, достигающая до 25 % за отопительный сезон, обеспечивается:

  • оптимальным соотношением "газ/воздух" в топливной смеси на всех режимах работы котельной, коррекцией по уровню содержания кислорода в продуктах сгорания;
  • возможностью индивидуальной настройки не только котлов, но и газогорелочных устройств;
  • регулированием не только по температуре и давлению теплоносителя на входе и выходе котлов, но и с учетом параметров окружающей среды (погодозависимые технологии).

Кроме того, автоматика позволяет реализовать энергоэффективный алгоритм отопления нежилых помещений или зданий, не используемых в выходные и праздничные дни.
