Алексей Земсков рассказывает о самодельном станке, предназначенном для заточки ножей рубанка, фуганка и т.п. А вообще в наших видео руководитель компании Алексей Земсков — профессиональный строитель и основатель сайта www.3208.ru — рассказывает о долговечном и очень качественном ремонте. После просмотра наших мастер-классов ремонт квартиры своими руками сможет сделать даже начинающий мастер с опытом работ 5-8 лет.Чаще всего в наших видео затрагиваются такие важные темы, как дизайн и ремонт квартиры, дизайн ванных комнат, ремонт и проектирование кухни, отделка квартиры и отделка лоджии, электромонтаж и установка электроточек, сантехнические работы, кладка керамической плитки, монтаж потолков, гипсокартона, обустойство полов и другие важные аспекты долговечного евроремонта и ремонта квартир и домов по евростандарту.Также на этом канале вы узнаете, как правильно выбрать и установить пластиковые окна, сделать монтаж обшивки и утепление лоджии, выбрать остекление для балкона, смонтировать пластиковые утепленные откосы и увеличить звукоизоляцию квартиры.,Кроме этого, у нас на канале достаточно часто встречаются обзоры профессионального и бытового инструмента, аккумуляторного инструмента и сетевых моделей — перфораторы, шуруповёрты, отбойные молотки, сабельные и дисковые пилы, лазерные осепостроители и другая измерительная техника, устройства и техника прямого монтажа, алмазная резка и штукатурные машины. Чаще всего в наших обзорах встречаются такие марки, как Хилти, Протул, Фестул, Книпекс (Hilti, Protool, Festool, Knipex). Иногда попадаются и другие. Например, бош, деволт, макита (bosh, dewalt, makita) и т. п.Кроме этого вы узнаете про монтаж и установку входных и межкомнатных дверей, увидите мастер-классы про укладку ламината, натяжные потолки и наливной пол. Мы расскажем, чем керамическая плитка и укладка этой плитки отличаются от керамогранита и укладки керамогранита.Установка розеток, выключателей, проходные выключатели, электрощиты и сборка щитка — всё это есть. Также у нас на канале есть отделка дома и снова отделка квартир, мы изготавливаем и устанавливаем пластиковые окна, то есть делаем монтаж окон. Также есть такая прикольная штука, называется «плитка на пол» и «плитка на стены». Можем ещё рассказать про ПВХ-потолок, то есть про натяжной потолок. Ну, и естественно сантехника, причём, своими руками, строительство бань, саун и домов, укладка плитки, опять хилти, штукатурка, профессиональный электромонтаж, юмор и обзор.

Обладатели строгальных станков и электрорубанков периодически сталкиваются с проблемой заточки режущих кромок. Качественно заточенный инструмент обеспечит чистую обработку древесины даже при неидеальных углах и скорости. Проще всего заточить ножи и ножевые головки своими руками с помощью специализированного оборудования.

Заточка ножей необходима

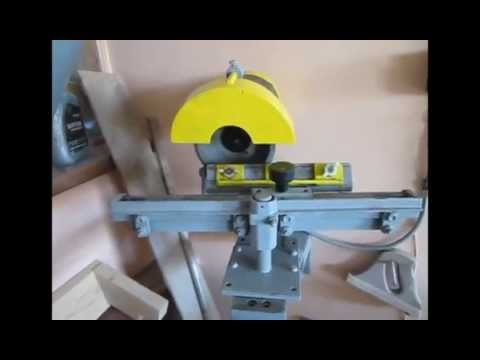

Самодельный заточной станок для строгальных ножей

заточка строгального ножа

Строгальные ножи требуют своевременного ухода потому что:

  • тупые поверхности некачественно обрабатывают древесину;
  • при обработке мягких пород затупленными ножами поверхность покрывается ворсом и неровностями;
  • стертые кромки крошатся;
  • во время строгания тупыми кромками перегружается двигатель и силовые узлы.

Попытки заточить лезвия своими руками с помощью алмазных брусков, как правило, дают кратковременный результат. Из-за некачественной правки лезвия приходится скоро перетачивать. Поэтому профессиональные столяры используют только механическую заточку.

Виды и конструкции станков

Представленные на рынке станки различают по механизму подачи ножа:

Станок для заточки строгальных ножей с ручной подачей состоит из:

  • основания;
  • абразивного камня;
  • каретки для фиксации ножа.

Во время обработки резец перемещается поступательно с помощью рукоятки. Поперечное передвижение резака обеспечивается маховиком.

Автоматические станки отличаются размерами и набором опций. Механизмы для промышленного применения устанавливают на мощную чугунную станину. Каретка оборудована суппортом. Можно выставить скорость перемещения лезвия и толщину снимаемого слоя металла. Промышленные станки позволяют одновременно затачивать несколько строгальных лезвий, не меняя настройки.

Каждому мужчине в доме будет полезен удобный станок для заточки ножей своими руками. Ведь зачастую о хозяине судят по тому, насколько остер этот кухонный инструмент.

Существует множество приемов при затачивании лезвий ножей. К примеру, для процесса, проводимого в домашних условиях, достаточным будет только брусок для обточки или же готовые приспособления с угловой формой зазора.

Для подправки дорогостоящих ножей охотников европейские производители выпускают приспособления в виде твердых брусков, основу которых составляет высокопрочный сплав.

В этой статье будет описано изготовление станка для заточки ножей своими руками.

Самодельный заточной станок для строгальных ножей

Почему ножи тупятся?

Какова причина того, что нож при резке затупляется? Это можно объяснить тем, что на режущую кромку свое отрицательное воздействие оказывают абразивные частицы, которые имеются в нарезаемом материале. К примеру, они присутствуют на овощах, бумаге. Говоря простым языком, лезвие подвержено постепенному стиранию.

Следующая причина заключается в невозможности удерживать лезвие в нужном положении постоянно. Любое дрожание руки вызывает наклон ножа, что влечет за собой нагрузку бокового характера.

Техника затачивания

Техника затачивания заключается в унифицированных, но вместе с тем довольно трудоемких способах. Главная задача заключена в устранении повреждений клинка. Надо отметить, что многим такая процедура, как затачивание ножей, обеспечивает хорошее расположение духа и успокоение.

Основное правило при данном процессе — соблюдение точно заданного постоянного угла. Сила здесь не требуется. Главное, чтобы брусок и лезвие встречались под определенным углом. В этом и состоит основное правило техники заточки.

Что нужно делать для поддержания постоянного угла?

Для того чтобы угол имел постоянный показатель, существует два способа. Первый заключается в приобретении навыка заточки. Контроль показателя угла можно произвести посредством обычного маркера. Им следует закрасить подводы и после нескольких циклов затачивания посмотреть насколько сохранилась краска. Если она стерлась неравномерно, то клинок хорошо не обрабатывается.

Если затачиваемый нож декоративный, то следует заклеить клинок скотчем так, чтобы открытой осталась только кромка для нарезания. Даже если вы неудачно направите руку, на клинке не останутся царапины.

Важным моментом является и то, чтобы направление лезвия по бруску осуществлялось перпендикулярно по отношению к кромке в местах соприкосновения. На самом деле выполнить это достаточно трудно. Допустимо, чтобы угол между кромкой и лезвием составлял менее 90 градусов. А вот при направлении вдоль режущей кромки такой показатель не подходит.

Абразивные частицы бруска могут оставить на лезвии канавки, которые никогда не заточатся, но при резке будут играть свою положительную роль. Если канавки будут сориентированы вдоль режущей кромки, то при резке они ничем не будут полезны. Самое плохое, что режущая кромка может вообще отломиться.

Важно чтобы брусок был длинным. Он должен составлять полторы или две длины клинка. Допускается, чтобы брусок из алмаза был несколько короче, так как он шлифует быстрее и лучше. Его ширина не играет значительной роли. Если он большей ширины, то работать на нем удобнее и меньше шансов завести клинок за пределы приспособления. Это может повредить его боковую поверхность или же лезвие.

Изготовление станка для заточки ножей своими руками

Самодельные устройства для заточки ножей бывают разных конструкций. Все, что требуется от изготовителя — это наличие нужного материала и навыки работы с инструментами.

Самодельный заточной станок для строгальных ножей

Принципом функционирования такого устройства, как ручной станок для заточки ножей своими руками, является удержание лезвия ножа в вертикальном положении и вождении им по закрепленному под нужным углом бруску. Это намного легче, чем размещение бруска для заточки горизонтально и удержание ножа под нужным углом.

Самодельный заточной станок для строгальных ножей

Для того чтобы изготовить станок для заточки ножей своими руками, нужен кусок ламината, рейка из дерева, наждачная бумага и пара ботов с барашками. Заменой ламинату может послужить ДСП или фанера

Для изготовления держателя для ножей надо отрезать часть материала. Чтобы брусок при затачивании не задевал держатель, следует зачистить его край под углом посредством наждака.

Необходимо разметить и отрезать верх вертикальной стойки, которая будет служить опорой для бруска. Угол выбирается в два раза меньше того, с которым будут производиться затачивание ножа. Для кухонных ножей рекомендуется брать угол в 10-15 градусов.

Станок для заточки ножей своими руками, чертежи которого составляются заведомо, предполагает правильный расчет длины основания стоек. Учтите, что на показатель высоты повлияет последующая установка поперечной опоры. После этого все детали обрезаются, а края зачищаются.

Самодельный заточной станок для строгальных ножей

Намечаются и просверливаются отверстия в основании и пластине для прижима болтов, фиксирующих лезвие. При разметке выдерживается расстояние отверстий от края основания. Это нужно для универсальности приспособления, так как у всех ножей своя ширина. Прижимная пластина закрепляется болтами.

Вертикальные стойки крепятся шурупами. Учитывается и тот момент, что нагрузка на низ невелика. В этом случае лучше прибегнуть к использованию термического клея. Точно таким способом крепится горизонтальная перекладина. Точильное приспособление почти готово. Остается изготовить брусок.

Для его изготовления отрезается рейка нужной длины. На один край приклеивается наждачная бумага с нужным размером абразива. Для оптимизации результата можно прибегнуть к изготовлению нескольких брусков с разными показателями зернистости. Лучшим считается диапазон Р600 – Р2000. С целью защиты рук от порезов надо прикрутить рукоятку на верхней стороне рейки.

В итоге получается самодельный станок для заточки ножей своими руками, отличающийся высокой функциональностью и практичностью. При работе приспособление упирается в край стола, что довольно комфортно при его использовании.

Станок для заточки ножей своими руками бывает и иного вида. В данном случае его основу составляет резьбовая штанга М8. Употреблены две крупные шайбы и гайки, которые служат для удержания бруска длиной в 200 мм.

Самодельный заточной станок для строгальных ножей

Термоусадочная трубка закрывает резьбу. Пара зажимов для бумаг служат фиксаторами подставки направляющей на нужной высоте. Этим обеспечивается плавное регулирование угла заточки. Основание составляет брус, толщина которого составляет 40 мм. Он поддерживается рукой.

Как осуществляется затачивание фуговальных ножей своими руками

Каждый хозяин, у которого имеется рубанок или же фуговальный станок, наверняка сталкивался с проблемой затачивания их ножей. Периодически приобретать новые обходится дорого. Ножи можно с легкостью заточить своими руками. При этом применяются специализированные станки или же точильные камни. Если фуговальный станок используется постоянно, то лучше будет изготовить станок для заточки ножей своими руками.

Станок для затачивания фуговального ножа своими руками

Для затачивания фуговального ножа используют специальное точильное оборудование. Станок для заточки ножей своими руками обладает компактными размерами. Его можно установить в гараже или же на приусадебном участке.

Многие интересуются, как сделать станок для заточки ножей своими руками. Для изготовления приспособления нужно найти определенные детали. Возможно, подобные запчасти завалялись в вашем сарае или же гараже. Также их можно приобрести посредством интернета.

Станок для заточки фуговальных ножей своими руками состоит из:

В первую очередь следует найти планшайбу. Это самая главная составляющая будущего оборудования. Именно она отвечает за процесс затачивания. Ножи фуганка узки, а планшайба служит гарантом полноценной и безопасной заточки. Эту деталь придется купить новой, а вот остальные можно использовать и старые.

Лучше приобретать планшайбы немецкого или же американского производства. Средняя стоимость детали составляет 25 000 рублей.

Следующий шаг — нахождение двигателя, мощность которого должна составлять 1-1,5 кВт. Покупать его не обязательно. Подойдет любой, даже от старой стиральной машины. А вот стол, кожух и пылесос наверняка найдутся у каждого.

Основные этапы изготовления устройства

Когда стол выбран, то двигатель закрепляется непосредственно под ним. К движущей части прикрепляется планшайба. Двигатель изначально должен быть оснащен кнопкой, обеспечивающей включение и отключение агрегата. Она должна удобно располагаться.

Для надежной защиты планшайбу закрывают кожухом квадратной формы с одним вырезанным углом. Именно эта область и подлежит заточке.

На нижней поверхности стола в области прохождения заточки делается отверстие такого же диаметра, как у шланга пылесоса. Наличие пылесоса не является принципиальным, но установить его желательно. Он удаляет ненужную грязь от обработки лезвия.

Что необходимо знать?

Крепление двигателя под основанием планшайбы не является обязательным условием. Можно сделать так, чтобы детали соединялись посредством ремня. В этом случае конструкция будет отличаться сложностью.

Станок для заточки ножей фуганка своими руками также подойдет для пил и топоров.

Самодельный заточной станок для строгальных ножей

Заточка ледобура

Острые ножи ледобура дают возможность рыбаку быстро делать лунки вод льду водоемов. Однако с течением времени любые инструменты для резки затупляются и требуют заточки.

Для рыбаков качественный ледобур является большой гордостью. Зачастую на водоемах устраиваются истинные соревнования по скорости сверления прорубей. И не всегда победа улыбается молодым и крепким рыбакам, которые вооружены приспособлениями импортного производства. Бывают случаи, когда в состязании в роли победителя оказываются бывалые рыболовы, оснащенные простыми инструментами советского производства. Причина высокой скорости сверления лунки кроется в хорошей заточке ножей и правильности настройки устройства. Рыболовы-новички, купив новые шведские устройства, даже глазом не успевают моргнуть, как их ножи становятся затупленными. Мельчайшие песчинки и камешки во льду способствуют образованию сколов и выбоин на лезвии.

Заточка приспособлений осуществляется самыми разными способами. Многие наши предки вообще не знали, что такое профессиональный шлифовальный станок. В большинстве случаев заточка выполнялась посредством приспособлений, выполненных вручную.

Самодельный станок для ледобура: что понадобится для его изготовления?

Для изготовления такого устройства, как станок для заточки ножей ледобура своими руками, понадобятся две полоски из стали, толщина которых составляет 4 мм, ширина — 60 мм, а длина — 200 мм. В качестве полосы зачастую используется рессора от автомобиля. Но она очень трудно сгибается.

Самодельный заточной станок для строгальных ножей

Ход работы

Для начала следует изготовить корпус устройства. Стальные полоски изгибаются таким образом, чтобы фаски ножей, прижимаемых к концам дуги, были не только параллельны, но и находились в одной плоскости.

После изготовления дуги из такой же стальной полосы изгибается прижимная пластина, служащая фиксатором затачиваемых ножей

В корпусе и прижимной пластине просверливаются отверстия для болтов М12 или же М14. Стянув посредством болта и гайки корпус и прижимную пластину, зажимаем между ними ножи и проверяем прочность их прилегания к поверхности торца круга из наждака.

Если ножи расположены не под требуемым углом (фаски не прилегают точно к кругу), то устройство дорабатывают, подгибая до соответствующего уровня корпусную дугу. Если же ножи стоят правильно, то конструкция разбирается, а к дуге корпуса по обеим сторонам привариваются ребра жесткости.

Заточка ножей проводится лучше на наждачном камне, который вращается горизонтально. В этом случае при смачивании ножей водой, последняя остается на лезвии и камне дольше, обеспечивая их сохранность. Чаще опускайте ножи в воду. Это поможет избежать перегревания стали.

Минус устройства

К минусам устройства можно отнести невозможность осуществления заточки ножей, обладающих разными углами режущей фаски. А ведь каждый производитель ледобуров предлагает свои модели. В этом случае подойдет универсальное устройство.

Изготовление универсального приспособления для заточки ледобура

Конструкция универсального назначения позволяет производить заточку ножей под любым углом режущей кромки. С плавностью меняя угол между плечами агрегата, на которых крепятся винтами ножи, можно произвести фиксацию нужного положения ножей по отношению к плоскости точильного камня.

Для изготовления этого устройства надо найти дверной навес с минимальным люфтом, а также винт М8 или же М10 со своей гайкой. В плечах навеса просверливаются отверстия. Их диаметр составляет 6-7 мм (для крепления к ним ножей посредством винтов).

Из стальной полосы, толщина которой составляет 3 мм, делается фиксирующая пластина с прорезью для крепящего винта. Пластина и винт привариваются к плечам навеса.

Бывает, что производится заточка ножей, расположение отверстий которых не соответствует отверстиям в навесе. В этом случае в плечах сверлятся дополнительные отверстия для ножей нестандартного вида. В этом случае приспособление обладает большей универсальностью.

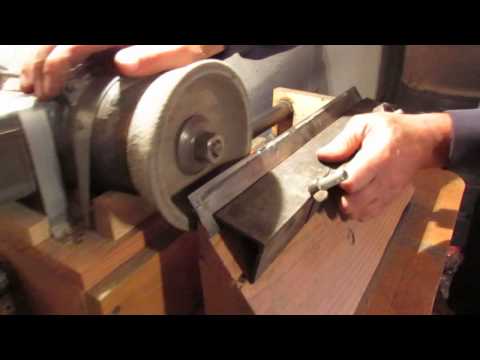

Как затачиваются ножи строгального станка?

Такие приспособления, как строгальные станки и рейсмусы, можно часто увидеть в загородных домах. Их посредством необработанный пиломатериал доводится до нужного состояния. Ножи этих приспособлений, как и любые другие, тупятся. Если вы пользуетесь ими часто, то лучшим выходом будет заточка ножей для строгального станка своими руками. Для изготовления точильного оборудования в домашних условиях потребуются различные материалы: металл, алюминий или дерево.

Самодельный заточной станок для строгальных ножей

Держатель для ножей можно сделать из деревянного бруска. Сделав посредством дисковой пилы пропилы под 45 градусов, вы сможете произвести заточку ножей ленточной шлифовальной машиной или же большим бруском. Если последнего нет, то на гладкую поверхность из металла, дерева, ДСП или же стекла крепится наждачная бумага.

Держатели для ножей можно изготовить из подручных материалов. Оптимальным решением станет использование металлических уголков, которые имеют показатель 90 градусов. При размещении двух ножей по бокам угол заточки каждого будет равен 45 градусам. При помощи винтов можно закрепить ножи вторым уголком.

Самодельный заточной станок для строгальных ножей

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Самодельный заточной станок для строгальных ножей

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Самодельный заточной станок для строгальных ножей

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Самодельный заточной станок для строгальных ножей

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Самодельный заточной станок для строгальных ножей

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Самодельный заточной станок для строгальных ножей

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

  • Подготовительные работы
  • Процесс заточки и правила работы
  • Как сделать станок своими руками?

Для заточки ножей строгального и фуговального типов применяются специальные станки. Работу можно выполнить своими руками, станок при необходимости собирается самостоятельно. Заточка проводится по определенным правилам, вариантов используется несколько. Требуется проявить внимание, не нарушать технологию.

Самодельный заточной станок для строгальных ножей

Способы заточки фуговального ножа.

В противном случае ножи для рубанков, фуговальных и строгальных станков будут обработаны плохо, свои функции они выполнять не смогут в полной мере. Кроме специального оборудования, для заточки можно применить точильные камни, но лучше всего для работы подходит небольшой точильный станок, который имеет охлаждение.

Подготовительные работы

Каждый, у кого есть рубанок или фуговальный станок, сталкивается с проблемой заточки ножей. Постоянно покупать новые накладно, тем более что ножи можно легко затачивать своими руками, используя для этого специальные станки или точильные камни. Если фуговальный станок используется часто, как и другое деревообрабатывающее оборудование, то постоянно отдавать ножи в мастерскую для заточки будет неудобно. Лучше собрать станок самостоятельно. Чтобы фуганок был всегда в рабочем состоянии, заточку рекомендуется проводить в домашних условиях. Проще всего делать это обычным точилом. Брать надо только точило с низкими оборотами, качество его должно быть высоким. В наличии должно быть водяное охлаждение.

Самодельный заточной станок для строгальных ножей

Схема угла заточки фуговального ножа.

Можно использовать и заточный камень, но его предварительно надо выравнивать специальным устройством. Обычно оно идет в комплекте с небольшим точильным станком, так что дополнительно искать такие приспособления уже не надо. После того как правка выполнена, необходимо сгладить камень, для этого применяется брусок. Затачивание фуговального ножа без этого этапа будет проблематичным.

Что же предпринять дальше? Надо выставить угол наклона. Специальный винт позволит правильно укрепить полотно относительно положения заточного камня. При помощи этого винта в дальнейшем можно выставлять любой угол наклона ножа. Далее берется держатель, который идет в комплекте со станком. В него устанавливается фуговальный нож. Специалисты советуют начинать заточку ножей, ширина которых не меньше 13 мм. Длина не является принципиальной, при необходимости в держателе нож можно переставлять в любое положение.

В держателе нож надо крепить надежно, в противном случае заточка будет выполнена с перекосом, а это ухудшит качество работы фуганка. Как правильно закрепить нож в держателе? Удерживая лезвие в нужном положении, следует закрутить прижимные винты до упора. Для контроля угла заточки необходимо использовать маркер, им отмечается затачиваемая фаска ножа. Именно при помощи такого простого метода можно легко проконтролировать качество и ход работы. Заточка получится правильной, если угол ножа будет касаться камня. Надо повращать камень вручную, чтобы определить, есть ли необходимость в дальнейшей регулировке.

Вернуться к оглавлению

Процесс заточки и правила работы

Схема станка для заточки ножей.

Держатель перемещается вправо и влево, движения производятся относительного заточного камня. Нельзя допускать, чтобы лезвие выходило за край. Лучше всего сразу установить держатель в 12 мм от края рабочего круга. Если производится заточка, должно подаваться водяное охлаждение. Воду в бачок придется доливать, нужно следить за тем, чтобы она не заканчивалась. Необходимо предусмотреть, чтобы вода не скапливалась на полу около ног. Это делается в целях безопасности.

При выполнении работы надо следить за тем, чтобы камень постоянно оставался чистым, так как засаливается он достаточно быстро. Для чистки применяется специальный брусок, проводить такую процедуру рекомендуется часто, так как для заточки можно использовать только чистые камни. Выбор самого камня зависит от того, какие именно ножи используются. Сегодня производителями выпускаются фуговальные ножи из мягкой или твердой инструментальной стали, поэтому условия работы будут различаться.

Для заточки необходимо примерно 20 минут, затем выполняется доводка. Для этого используется специальная паста. После полировки на поверхности не должно оставаться никаких заусенцев, в противном случае фуговальный нож не будет готов к работе. Проверку провести просто, готовый нож с отличной заточкой должен легко и ровно резать лист бумаги на весу, оставляя аккуратный срез.

Вернуться к оглавлению

Как сделать станок своими руками?

Самодельный заточной станок для строгальных ножей

Схема заточки ножа на станке.

Чтобы наточить фуговальный нож, необходимо использовать специальные точильные станки. Это особенно важно, когда фуговальное, строгальное и прочее деревообрабатывающее оборудование используется часто. Точильный станок имеет компактные размеры, его можно установить даже в гараже или небольшом сарае на дачном участке. Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

  • стол, на котором будет проводиться работа;
  • планшайба;
  • пылесос;
  • двигатель;
  • кожух для станка.

Начинать сборку станка надо с поиска подходящей планшайбы. Она является одной из важнейших деталей для точильного станка. Все фуговальные ножи довольно узкие, поэтому точить их можно только при помощи планшайбы подходящего типа. Тогда работа по заточке будет качественной, безопасной, быстрой. Планшайба занимает основную часть стоимости всего оборудования. Сделать точильный станок самостоятельно выгоднее, дорогих деталей для него не потребуется. Изготовление вполне будет оправдано, если придется часто проводить деревообработку.

Планшайбы надо покупать новые, рекомендуется брать элементы американского либо немецкого производства. У них самое высокое качество, а стоимость колеблется на уровне 25 000 руб. Далее необходимо подобрать двигатель для будущего точильного станка, лучше всего брать мотор на 1-1,5 кВт, можно использовать даже подержанный элемент. Для станка отлично подходят моторы от старых стиральных машин, но предварительно надо убедиться в работоспособности двигателя.

Мотор крепится под столешницей, планшайба монтируется к движущейся части.

Необходимо обязательно предусмотреть наличие кнопки для включения/выключения станка. Располагаться она должна в зоне доступности руки. Планшайба сверху накрывается кожухом, который изготавливается в виде квадрата. Один угол кожуха надо срезать, так как с этой стороны будет производиться заточка фуговальных ножей своими руками. В нижней части столешницы делается отверстие, оно будет предназначено для трубы пылесоса, при помощи которого будут удаляться все загрязнения, возникающие во время заточки. Кроме заточки фуговальных ножей, подобный станок можно использовать для других работ, например, для обработки лезвий топора, пил и прочих инструментов, используемых на дачном участке.

Заточка фуговальных ножей может производиться различными методами. Для этого подходят специальные точильные камни. Однако компактный точильный станок можно собрать и самому. Он будет использоваться для заточки разнообразных инструментов, включая пилы и топоры.
